Die Risiken von Wellenströmen in Motoren und wie Wellenerdungsringe das Problem lösen

Da industrielle Motoren, Antriebssysteme für Elektrofahrzeuge (EV), Motoren für den Schienenverkehr sowie frequenzumrichtergesteuerte Geräte zunehmend verbreitet werden, gewinnt das Problem der Wellenstromschäden immer mehr Aufmerksamkeit. Viele Motorausfälle, die auf den ersten Blick wie „Lagerqualitätsprobleme“ erscheinen, sind tatsächlich auf versteckte elektrische Entladungen innerhalb des Motorsystems zurückzuführen.

Was verursacht also genau Wellenströme? Warum sind sie schädlich? Und wie kann ein Wellenerdungsring Ihre Anlagen schützen?

Was verursacht Wellenströme in Motoren?

Unter Wellenstrom versteht man unerwünschten elektrischen Strom, der während des Betriebs durch die Motorwelle und die Lager fließt. In modernen Frequenzumrichter-(VFD-)Systemen treten Wellenströme besonders häufig auf.

Es gibt mehrere Hauptursachen:

1. Elektromagnetisches Ungleichgewicht im Inneren des Motors

Wenn das Magnetfeld innerhalb des Motors ungleichmäßig ist — verursacht durch Fertigungstoleranzen, Rotorexzentrität oder Statorasymmetrie — kann sich eine Spannungsdifferenz zwischen der Welle und dem Motorgehäuse bilden. Sobald die Spannung die Isolationsfestigkeit des Lagerfettsfilms überschreitet, kommt es zu einer elektrischen Entladung durch das Lager.

2. Hochfrequenzspannung von Frequenzumrichtern (VFDs)

Frequenzumrichter verbessern die Motorwirkungsgrad und die Drehzahlregelung, erzeugen jedoch auch hochfrequente Gleichtaktspannungen. Diese Spannungen können eine Wellenspannung an der rotierenden Welle induzieren. Wenn sich die akkumulierte Spannung zu stark erhöht, entlädt sie sich über die Lager und verursacht elektrische Pitting- und Fluting-Schäden.

Dies ist eine der häufigsten Ursachen für vorzeitigen Lagerausfall bei frequenzumrichtergespeisten Motoren.

3. Unzureichende Erdung oder statische Aufladung

Eine unsachgemäße Erdung, lockere Erdungsverbindungen oder eine übermäßige statische Elektrizität können ebenfalls zur Entstehung von Wellenstrom beitragen. Bei Hochgeschwindigkeits-Drehsystemen kann sich statische Ladung kontinuierlich aufbauen und schließlich über den Lagerpfad entladen.

Externe elektromagnetische Störungen und instabile Stromversorgungssysteme können das Risiko von Wellenstrom weiter erhöhen.

Viele Unternehmen erkennen Wellenstromprobleme erst nach Auftreten von Motorausfällen. Die Schäden beginnen jedoch oft bereits viel früher. In schweren Fällen kann ein durch Wellenstrom verursachter Schaden zu einem vollständigen Motorausfall führen und so die Produktionseffizienz sowie die Zuverlässigkeit der Anlagen beeinträchtigen.

Branchen wie Elektrofahrzeuge, Schienenverkehr, Windenergie, Industrieautomatisierung und schwere Motoren sind besonders anfällig, da sie im Dauerbetrieb laufen und frequenzgesteuerte Antriebe (VFD) weit verbreitet sind.

Volsun-Wellenerdungsring-Lösung

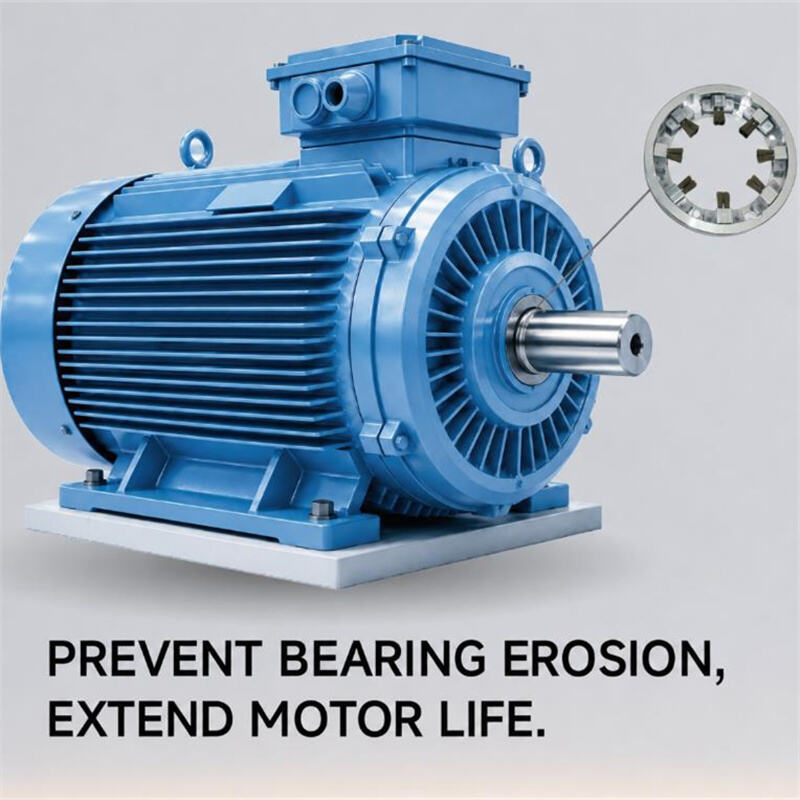

Um Wellenstromschäden wirksam vorzubeugen, ist die Installation eines Wellenerdungsringes eine der zuverlässigsten und kosteneffektivsten Lösungen.

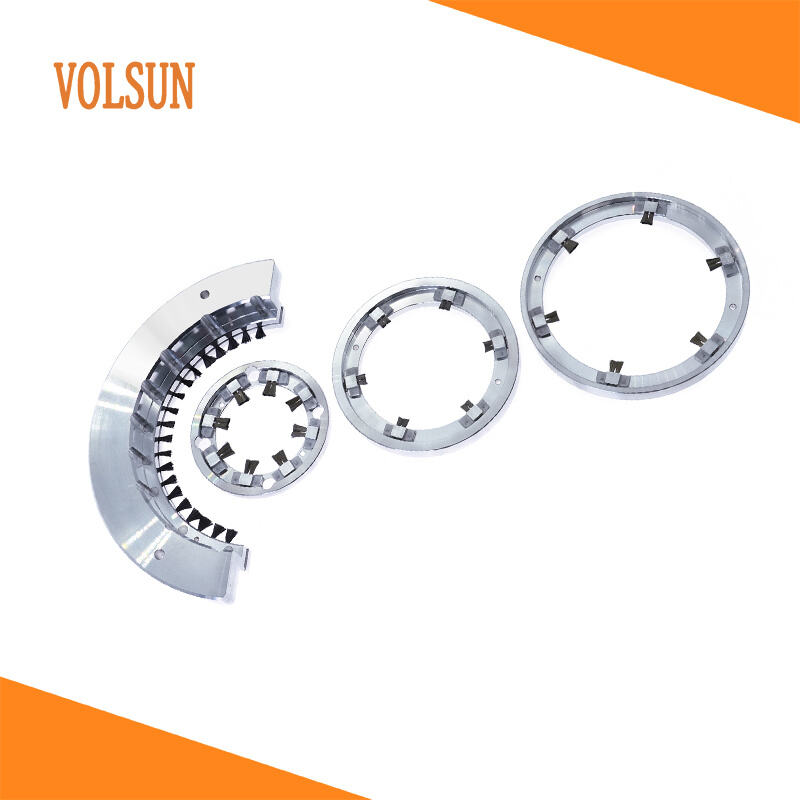

Die Wellen-Erdungsringe von Volsun sind so konzipiert, dass sie schädliche Wellenspannungen sicher von den Motorlagern ableiten, indem sie einen niederohmigen Pfad zur Erdung schaffen. Anstatt elektrischen Strom durch empfindliche Lager fließen zu lassen, wird dieser stattdessen harmlos über leitfähige Mikrofasern umgeleitet.

Wesentliche Vorteile der Volsun-Wellen-Erdungsringe

● Schützt Motorlager wirksam vor elektrischer Erosion

● Reduziert Ausfallzeiten und Wartungskosten

● Geeignet für Motoren mit Frequenzumrichter (VFD) und Wechselrichterbetrieb

● Stabile Leistung auch bei Hochgeschwindigkeitsanwendungen

● Erhältlich für EV-Motoren, Eisenbahnsysteme, Industriemotoren und Generatoren

● Flexible Montagemethoden, darunter Presssitz und Schraubmontage

● Lange Lebensdauer und zuverlässige Leitfähigkeit

Volsun bietet kundenspezifische Wellen-Erdungslösungen für unterschiedliche Motorbauarten und Betriebsumgebungen an, um Kunden dabei zu unterstützen, die Zuverlässigkeit ihrer Anlagen zu verbessern und die Lebensdauer der Motoren zu verlängern.

Schützen Sie Ihre Motoren, bevor Schäden entstehen

Schadenswirkungen durch Wellenströme sind in den frühen Stadien oft nicht sichtbar, doch die langfristigen Auswirkungen auf die Motorleistung können erheblich sein. Da moderne Motoren zunehmend auf Invertertechnologie angewiesen sind, wird der Schutz vor Wellenströmen durch Erdung der Welle zu einem wesentlichen Bestandteil der Motorkonstruktion.

Falls Sie nach einer zuverlässigen Lösung suchen, um Ihre Motoren zu schützen und Lagerausfälle zu reduzieren, bieten Volsun-Wellenerdungsringe eine effiziente und bewährte Lösung für moderne industrielle Anwendungen.
